【资讯】钙钛矿太阳能电池 | Nature Photonics

2025-01-08 17:13:28

单片钙钛矿/硅叠层太阳能电池，已经取得了很好的性能。然而，通常用于钙钛矿顶部电池的空穴传输层，遭受织构化硅底部电池上的覆盖钙钛矿缺陷、非保形沉积或去润湿。这些问题不利地影响了装置的再现性和可缩放性，并因此影响了商业化。

近日， 浙江大学Chenxia Kan, Pengjie Hang，Biao Li，余学功Xuegong Yu，杨德仁院士Deren Yang等，苏州大学Shibo Wang, Xinbo Yang，张晓宏Xiaohong Zhang等，在Nature Photonics上发文，通过硫氰酸铜(I)和钙钛矿的共沉积来解决这些挑战，通过嵌入的硫氰酸铜(I)，同时实现了有效钙钛矿晶界钝化和有效空穴收集，这产生了局部空穴收集接触。

第一作者：Chenxia Kan, Pengjie Hang, Shibo Wang, Biao Li.通讯作者：Xuegong Yu, Xinbo Yang，Stefaan De Wolf，Xiaohong Zhang & Deren Yang通讯单位：浙江大学，苏州大学Efficient and stable perovskite-silicon tandem solar cells with copper thiocyanate-embedded perovskite on textured silicon. 在织构硅上，嵌入硫氰酸铜钙钛矿，实现了高效稳定钙钛矿-硅叠层太阳能电池。

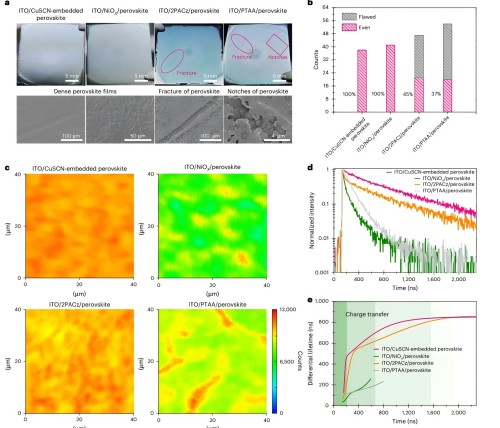

图1: 钙钛矿膜的性质。

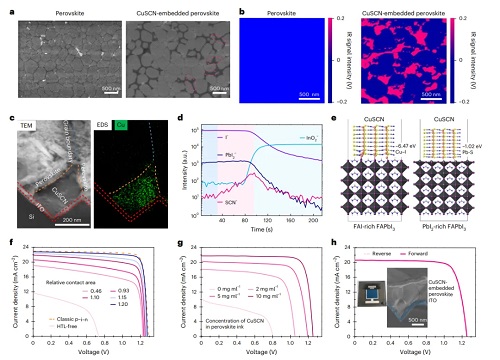

图2: 在钙钛矿中，CuSCN的分布和作用。

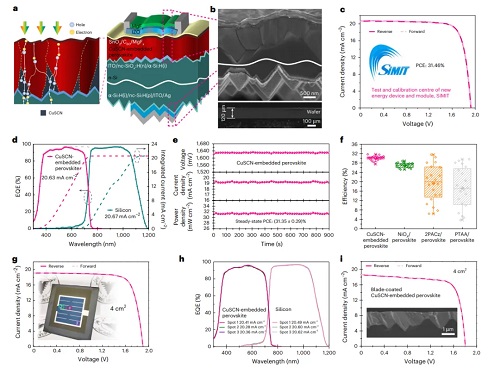

图3: CuSCN嵌入式串列的集成和特性。

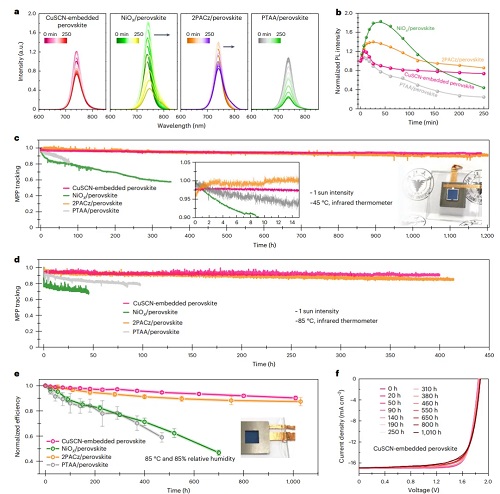

图4: 串联装置的稳定性。

来源：今日新材料

对于1cm2面积的器件，所制造的单片钙钛矿/硅串联器件，实现了31.46%认证功率转换效率。除了良好的再现性和可扩展性外，这种叠层电池还表现出了出色的稳定性，在45°C下进行约1,200小时的最大功率点跟踪后，仍能保持93.8%初始功率转换效率，在85°C和85%相对湿度时，超过1,000小时的湿热测试后，仍能保持90.2%的初始功率转换效率。

        免责声明：

       资讯内容来源于互联网，目的在于传递信息，提供专业服务，不代表本网站及新媒体平台赞同其观点和对其真实性负责。如对文、图等版权问题存在异议的，请联系我们将协调给予删除处理。行业资讯仅供参考，不存在竞争的经济利益。
