【原创】筱晓光子分享介绍—横河AQ6377光谱仪

2024-11-16 15:13:26

  筱晓光子产品介绍

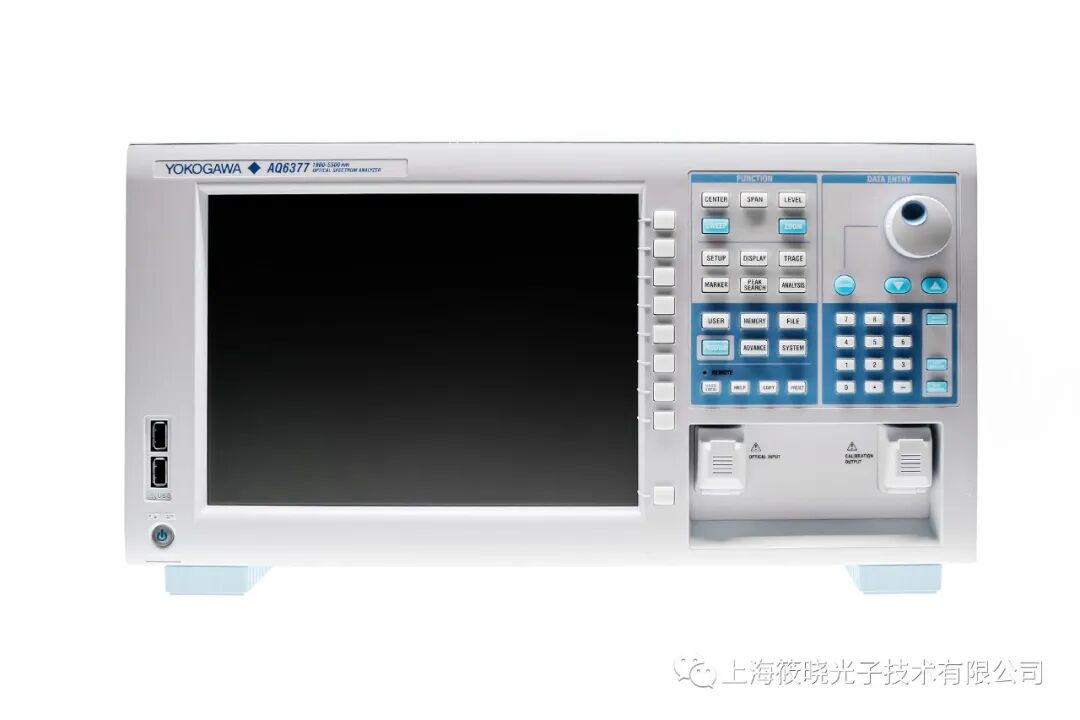

 横河AQ6377光谱仪

一、产品介绍

横河AQ6377光谱仪是采用衍射原理，与平常的干涉型光谱仪不一样，它主要用于中红外的激光器，有效解决中红外激光器测量波形问题。它采用色散分光技术来测量1.9um-5.5um波长范围的激光光谱测试，具有高精度，动态范围广，高分辨率的特点。色散分光技术是一种让光穿过衍射光栅来将其分散并穿过窄缝，从而提取特定波长范围的光。

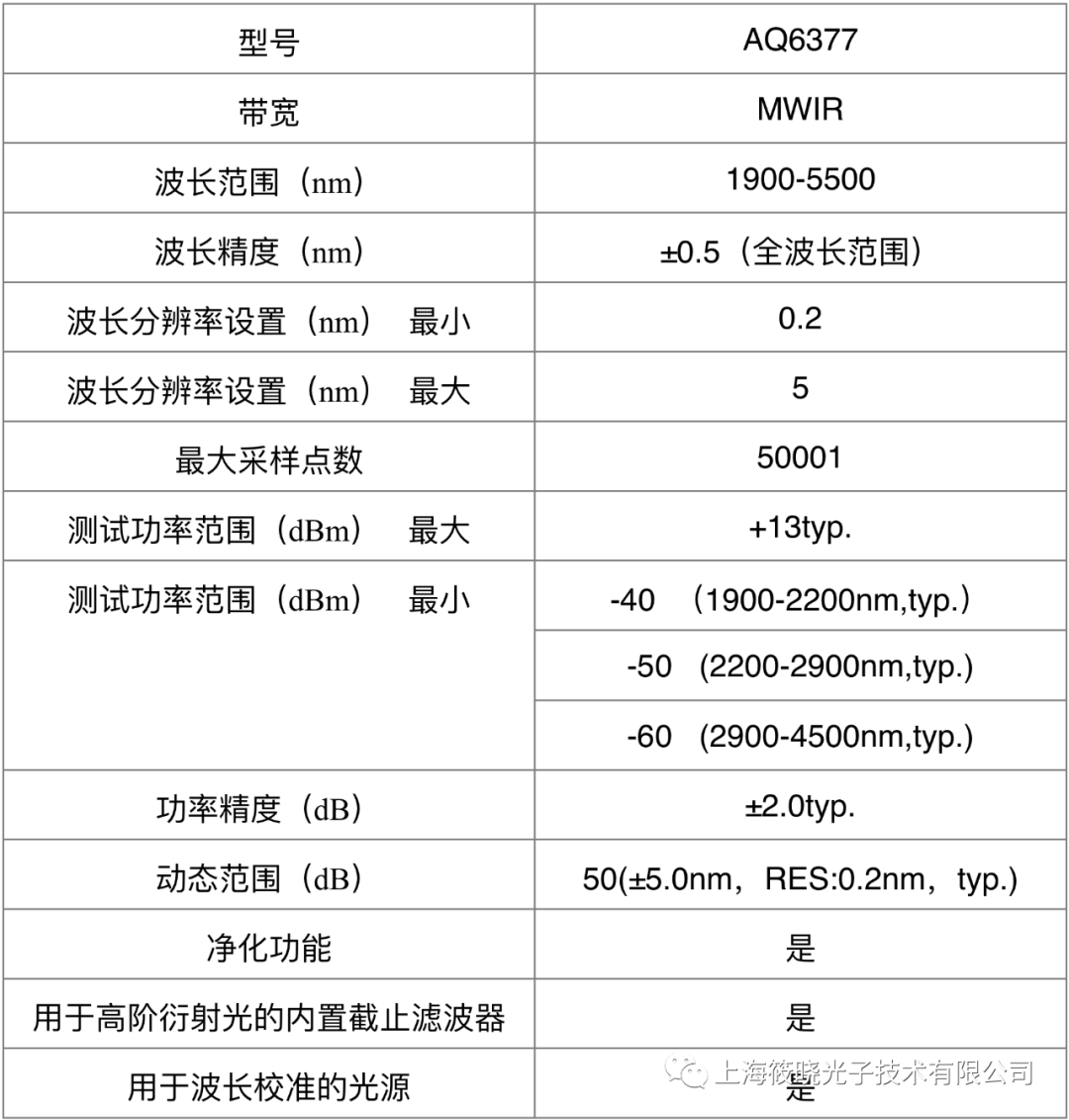

二、产品特点

• 波长范围: 1900 ~ 5500nm

• 5种波长分辨率设置: 0.2 ~ 5nm

• 超宽可测功率范围: -60 ~ +13dBm

• 波长精度: ±0.5nm

• 动态范围: 50dB

• 内置校准功能和波长参考源，易于维护

• 适用于测量不同应用领域的高功率和低功率源

AQ6377光谱仪可以用来测试不同的激光器，DFB-LD,SLD-LD,FP-LD，LED。它可以详细的给出激光器的测量数据，比如，中心波长，谱宽，边模抑制比，功率，偏振模色散等性能参数。此外，AQ6377可以用来进行放大器光谱功能对比测试，对比激光器以及放大之后的参数，波形区别，更好地展示放大器的性能参数。

AQ6377光谱仪还可以消除水分子的影响，由于AQ6377的高分辨率和灵敏度，所以，它可以检测到水分子，水分子的测量可能导致特定区域光谱信号产生影响，而它后面板上有个端口，可以持续提供纯净化气体，类似氮气，所以，AQ6377光谱仪可以减少水分子吸收的影响，使测量结果更加准确。

AQ6377内置切割过滤器的高阶衍射光，它是光栅衍射出光，所以，单色仪在一定情况下，会产生高阶的衍射光，这种光波长等于输入波长的整数倍，而过滤器会将入射光切割到1500nm以下，大大的减少高阶衍射光的影响。在扫描的时候，即使把扫描的速度提升一倍，对最后的灵敏度值最多造成2dB的损耗。

并且，AQ6377光谱仪在激光的入射端口，光谱仪的内部选择用自由空间光的接入方法，仪器内部不接光纤，可以使用APC,PC的激光器的连接头，方便使用，保证了高的耦合效率，可重复性，对于单模，多模的测试也是没有高的损耗，可以正常使用。

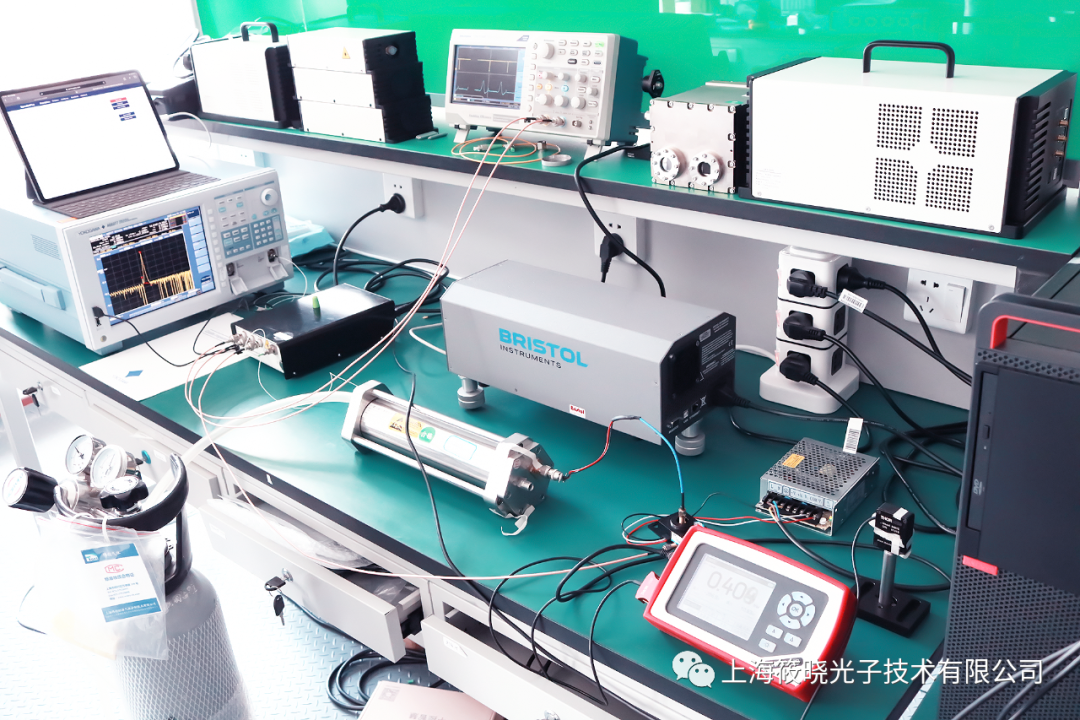

为了展现AQ6377光谱仪的性能，我们对此进行了2330nm的可调谐激光器的激光器测试，我们把激光器的的输出端接入光谱仪的输入端，激光测试搭建图如图1所示；打开激光，再打开光谱仪测试到波长，DFB激光器测量如图2所示；QCL-FP激光器测量如图3所示；还有DFB 2004nm激光器和放大器对比测试如图4所示。

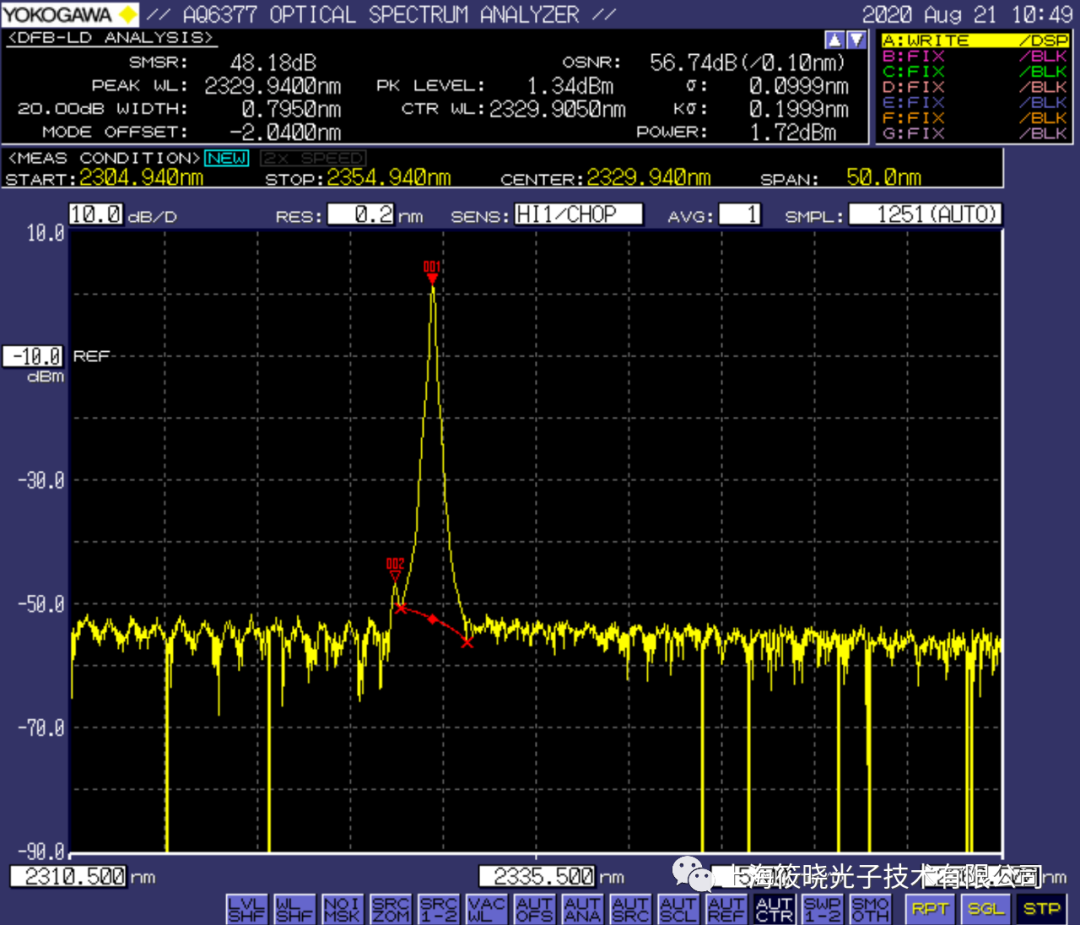

图2 光谱仪上显示的DFB激光器 2330nm

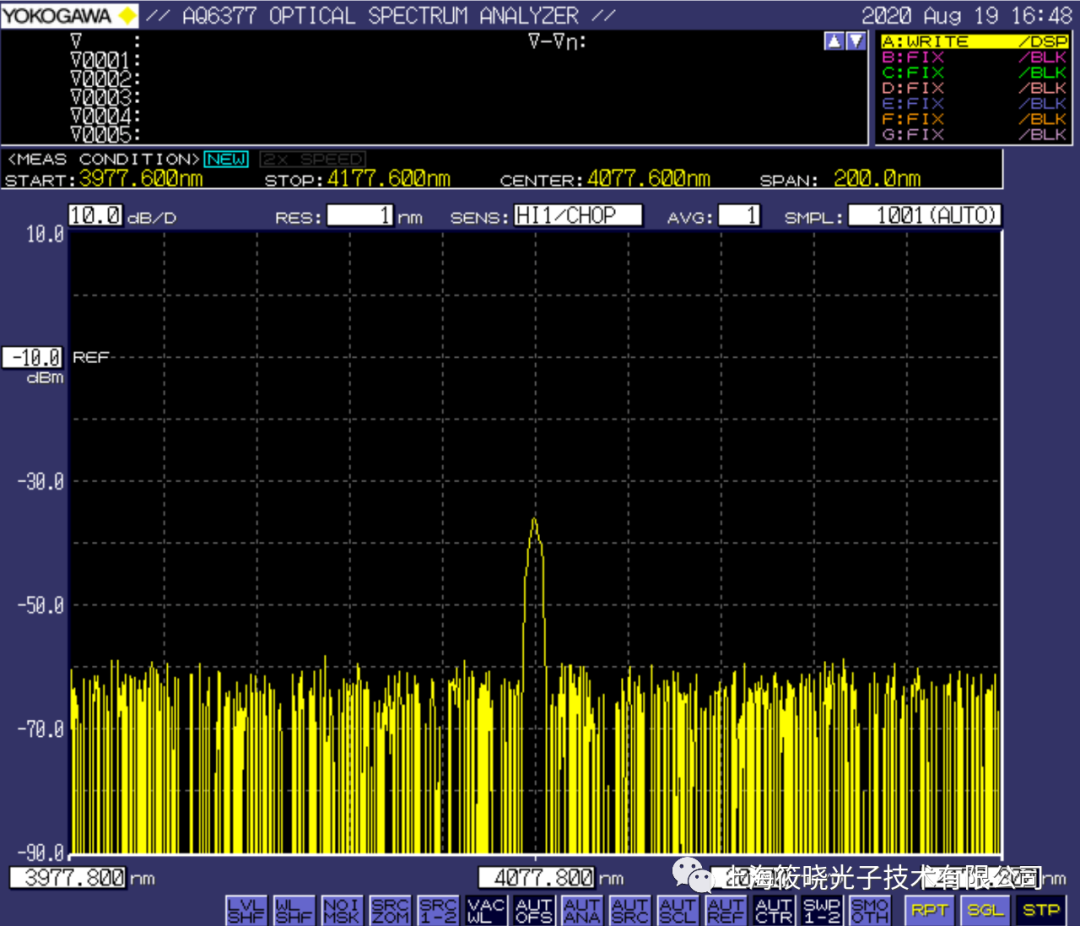

图3 光谱仪上显示的QCL-FP激光器4077nm

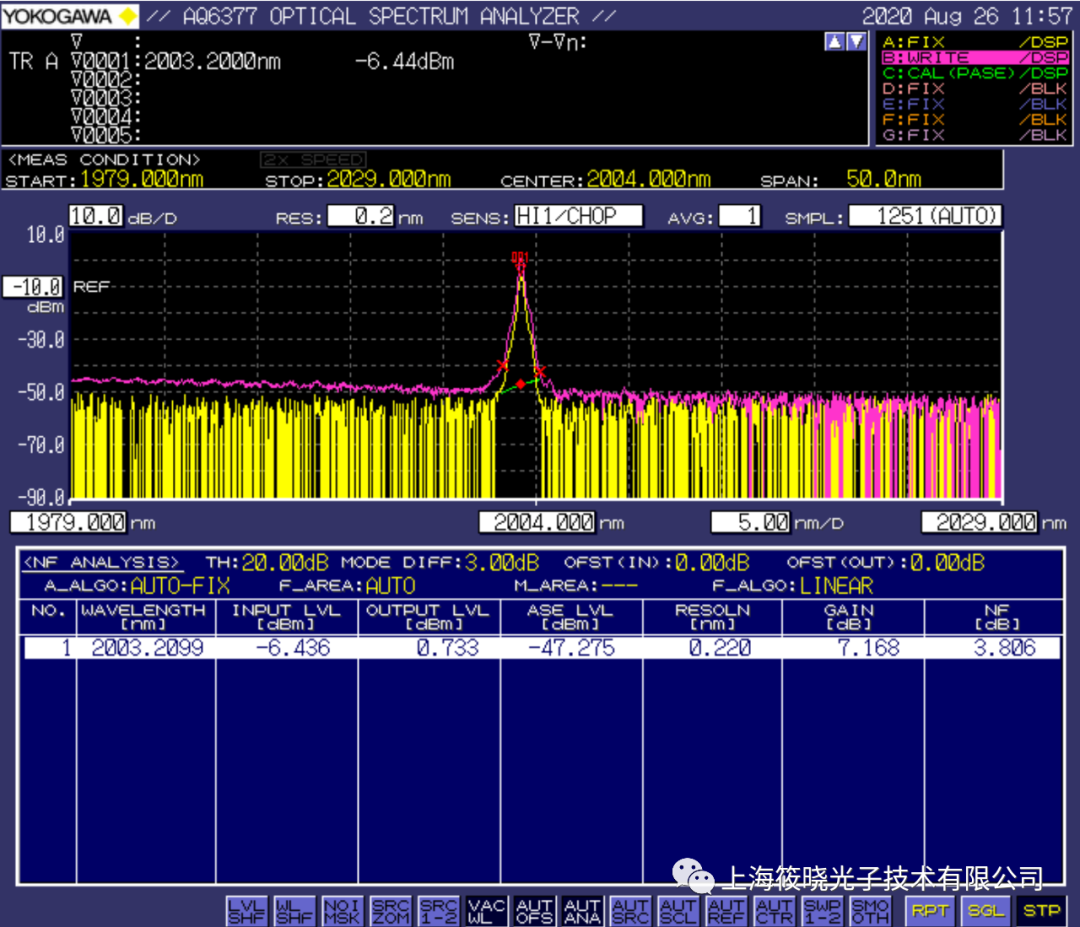

图4 2004nm激光器，放大器光谱对比测试图

在光谱仪上，我们可以清楚的看到激光的波形，边模抑制比，信噪比，中心波长，带宽，而且分辨率的达到0.2nm，高精度，可以观察到激光器波形的形状。

• 半导体激光器、光纤激光器和宽带光源的发射光谱评估

• 测量光纤布拉格光栅(FBG)*7等光学滤波器的波长传输特性

• 光放大器放大光谱对比分析
